YUGES

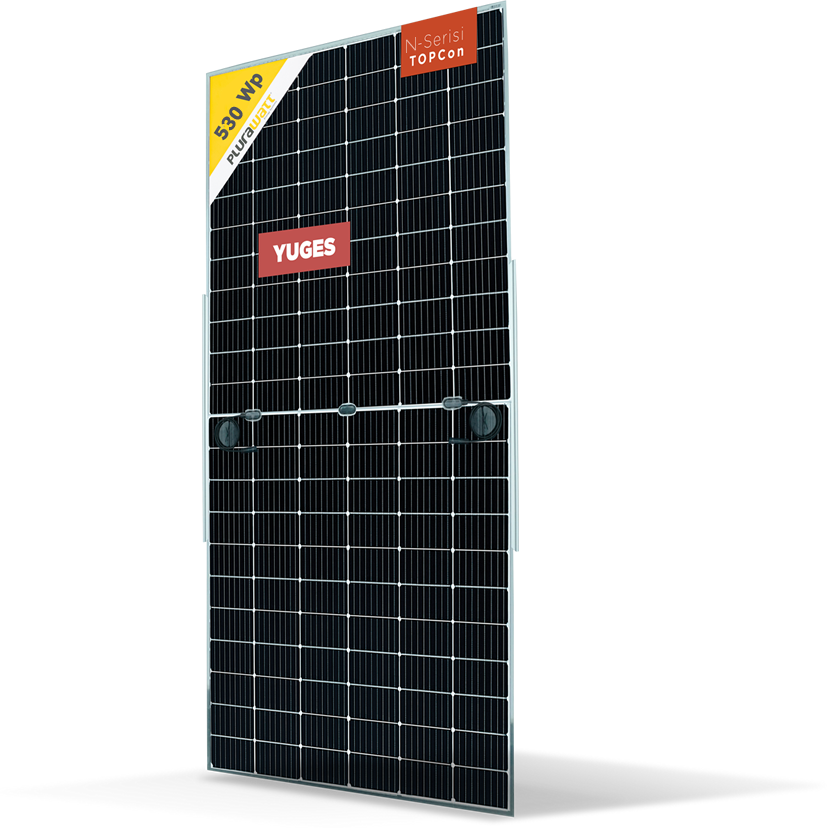

520-530 Watt Bifacial TOPCon G2G Half-Cut
Süper "BOM" = En İyi Sonuç
Yüzer GES’ler için özel olarak tasarlanan seri, su yüzeylerine dayanıklı olarak üretiliyor ve montaj kolaylığı sunuyor.
YUGES’e özel kenar çerçeve ve önyüze konumlanan kablolar
Yeni nesil tahribatsız hücre kesme teknolojisi ile minimum mikro çatlak oluşumu.
6 noktada EL ve görsel kontrol ile en iyi kalite.
Yarım hücre teknolojisi ile gölgelenme etkisini en aza indirerek daha fazla güç çıkışı.
Watt/m²’de daha fazla güç çıkışı ile hem arazi hem de çatı uygulamalarında daha avantajlı amortisman süresi.
Daha düşük hot spot riski ve daha iyi bir sıcaklık katsayısı.
Mismatch etkisini en aza indirerek maksimum sistem çıkışı.
2400 Pa rüzgar ve 5400 Pa kar yüküne dayanım.
IEC 61215 ve IEC 61730 (güvenlik ve yangın testi) standartlarına uygunluğu yetkili kuruluşlar tarafından sertifikalandırılmıştır.
ELEKTRİKSEL KARAKTERİSTİK (STC*)
| Model | PW YBB12Rx54 520W | PW YBB12Rx54 525W | PW YBB12Rx54 530W |
|---|---|---|---|
| Maksimum Güç (Pmax) [Wp] | 520 | 525 | 530 |
| Açık Devre Voltajı (Voc) [V] | 40.68 | 40.88 | 41.08 |
| Maksimum Güç Voltajı (Vmpp) [V] | 33.63 | 33.79 | 33.96 |
| Kısa Devre Akımı (Isc) [A] | 16.24 | 16.3 | 16.36 |
| Maksimum Güç Akımı (Impp) [A] | 15.48 | 15.54 | 15.61 |
| Modül Verimi | 22.86% | 23.08% | 23.3% |
| İkiyüzeylilik Güç Kazanımı | 5% 15% | 5% 15% | 5% 15% |
| İkiyüzeylilik Pmax (Wp) | 546 598 | 551 604 | 557 610 |
| İkiyüzeylilik Voc (V) | 40.68 40.65 | 40.88 40.85 | 41.08 41.05 |
| İkiyüzeklilik Isc (A) | 17.05 18.67 | 17.11 18.74 | 17.17 18.81 |
| İkiyüzeylilik Vmp (V) | 33.63 33.6 | 33.79 33.76 | 33.96 33.93 |
| İkiyüzeylilik Imp (A) | 16.25 17.80 | 16.31 17.87 | 16.39 17.95 |
| Çalışma Sıcaklık Aralığı | -40°C / +85 °C | ||
| Maksimum Sistem Voltajı | DC 1500V (IEC) | ||
| Maksimum Seri Sigorta Değeri [A] | 30A | ||
| Güvenlik Sınıfı | Sınıf II | ||
| Güç Toleransı | 0 / +4,99 W | ||
| İkiyüzeylilik Faktörü | 80% ± 5% |
* STC: 1000 W/m², hücre sıcaklığı = 25 °C, AM=1.5
MEKANİK ÖZELLİKLER
| Hücre Tipi | 182.3 x 210 mm - 16BB |
|---|---|
| Hücre Sayısı | 108 adet |
| Enkapsülant | POE / POE |
| Modül Boyutları | 1994 x 1141 mm + bağlantı için özel çerçeve |
| Ağırlık | ~35 kg |
| Cam | 2 mm + 3.2 mm, temperli, düşük demirli solar cam |
| Çerçeve | Kanal tipi özel bağlantı çerçeveli |
| Bağlantı Kutusu | IP68, 3 bypass diyot (30A) – Ön kısımda montaj |
| Bağlantı Kabloları | 4 mm², min 300 mm / max 1300 mm |
| Maksimum Mekanik Yük | 2400 Pa / 5400 Pa |
SICAKLIK KATSAYILARI
| Pmax | -%0,35 °C |
|---|---|
| Voc | -%0,28 °C |
| Isc | +%0,053 °C |
| Nominal Çalışma Hücre Sıcaklığı (NOCT*) | 45 °C ±2 |
*NOCT: 800W/m², 20⁰C, 1.5AM
GARANTİ SÜRELERİ
| Ürün Garantisi | 12 Yıl |
|---|---|
| Lineer Güç Çıkış Garantisi | 25 Yıl |
AKIM - VOLTAJ GRAFİĞİ
